Çin Ekonomik Karmaşık Kat Planı Beton Döşeme İnşaatı için Özelleştirilmiş H20 Ahşap Kirişli Masa Kalıp Sistemi

Döşeme İnşaatı için Masa Kalıbı

Tanım

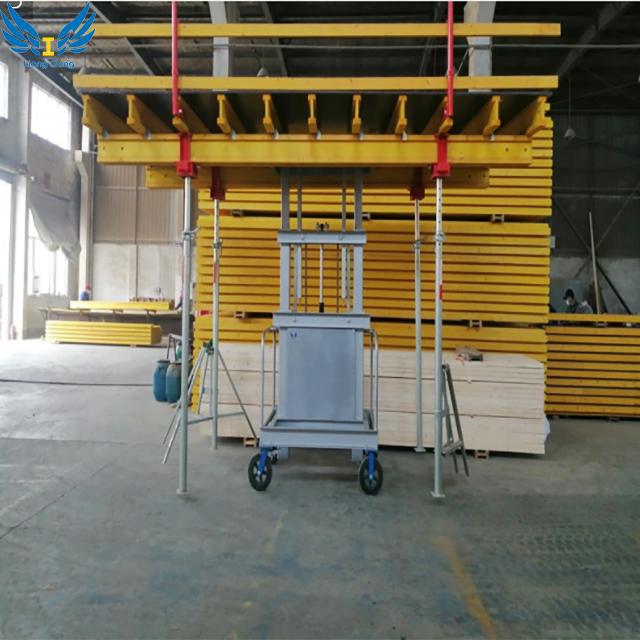

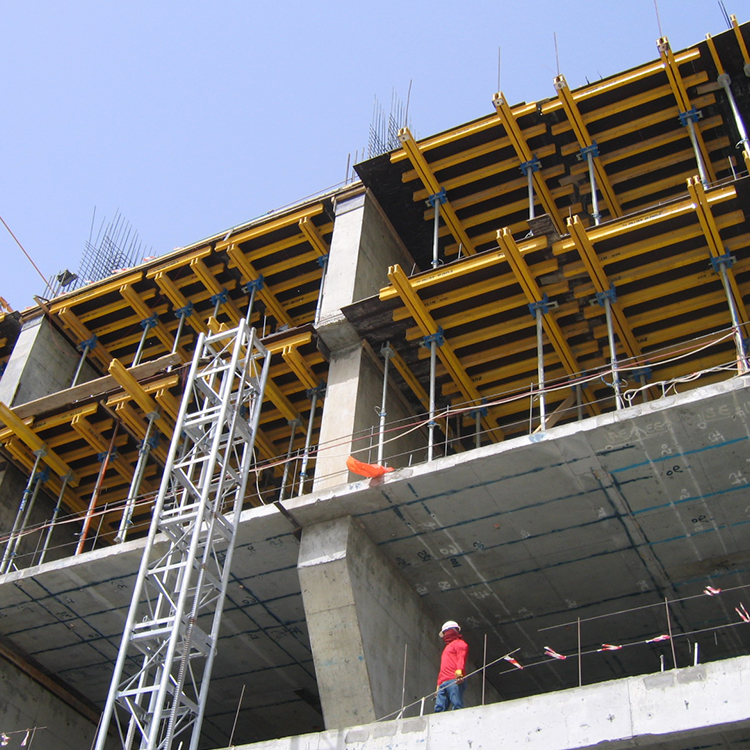

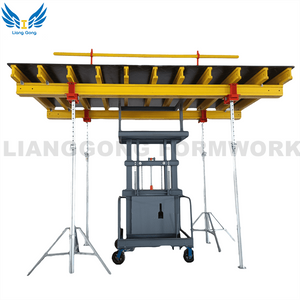

Zemin dökümü için kullanılan kalıp türlerinden biri, yer altı yapılarında, yüksek binalarda ve çok katlı fabrika binalarında yaygın olarak kullanılan masa kalıbıdır. Masa kalıp takımları, inşaat sırasında kaldırma çatalı ile bir üst seviyeye kaldırılıp, sökülmesine gerek kalmadan tekrar kullanılabilir. Tekrar kullanılabilir olması, kolay sökülebilir bir yapıya sahip olması ve geleneksel kalıplara göre daha basit olması gibi avantajlara sahiptir. Çelik destekler, ahşap levhalar ve fincan kilitlerinden oluşan eski moda döşeme destek sistemi değiştirildi. Sadece inşaat hızlanmakla kalmadı, aynı zamanda insan gücünden de büyük ölçüde tasarruf edildi.

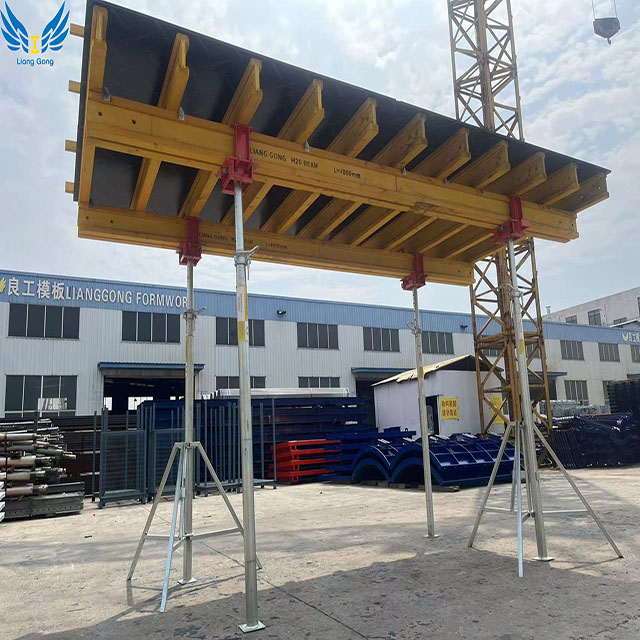

Masa Kalıbı Boyutu

Tipik masa kalıbı ünitesi iki boyutta gelir: 2,44*4,88m ve 3,3*5m. Ancak standart olmayan masa kalıbı atipik zemin dökümü için kullanılabilir.

Masa kalıbının ana parçalarını bağlama yöntemleri

1. Kendiliğinden kılavuzlanan bir vida kontrplak ile ikincil kirişi birbirine bağlar.

2. Bir açılı konnektör, uzun far ile ikincil farı birbirine bağlar.

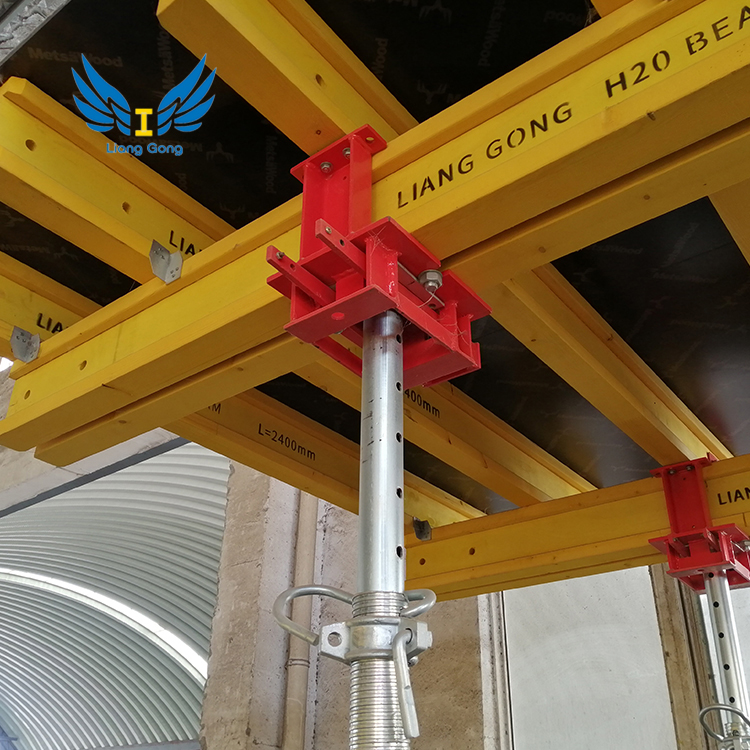

3. Masa başlığı, uzun kirişi çelik direk ile birleştirir.

Masa kalıbının bir araya getirilmesi

1. Masa başlıklarını istenilen sıraya göre yerleştirin.

2. Birincil kirişleri ayarlayın

3. Yardımcı kirişleri ana kirişe sabitlemek için açılı bağlantı kullanın.

4. Sabitlemek için vidaları kontrplağa bantlayın.

5. Çelik desteği konumlandırın.
